CAD软件里的构造线是什么？如何使用？电脑新手不错过的图文教程
CAD构造线命令，对于新手设计师来说，可能比较陌生。但是有经验的设计师都知道，构造线在CAD制图中是非常常见的。如果你在进行CAD设计时，经常要用到辅助线协助画图的话，那么你非常有必要学习一下构造线这个工具的使用方法。
在CAD中，构造线是一条“无限长”的线，这个和我们有图幅线框的图形有着不可调和的矛盾。但是作为辅助线，它的地位不可或缺，无论是建筑设计还是机械设计，至于具体怎么辅助大家作图，下面电脑百科林老师给大家总结一下。
一、什么是构造线？
在CAD中，构造线是一条两端无限延伸的直线，一般我们会用构造线来作为辅助线或用来布置图形的位置。下面我们一起来看一下构造线要如何绘制。
二、怎么绘制构造线？
①、绘制水平和垂直的构造线
水平和垂直构造线应用是最广泛的，如绘制建筑平面图的轴网。

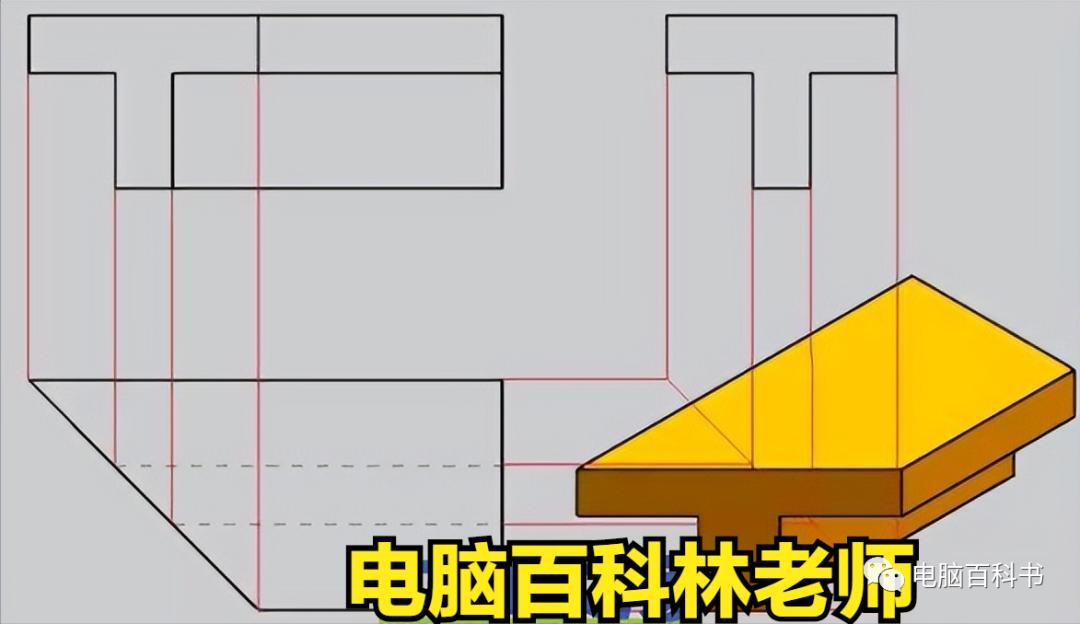

在机械设计中，可以用构造线实现长对正，高平齐、宽相等的校验。
构造线的命令快捷键是【XL】。和直线命令一样，可以通过两个点来确定，也可以输入相应的坐标确定，再通过偏移的命令画其平行构造线，觉得怎么方便就怎么作即可。
②、绘制倾斜构造线

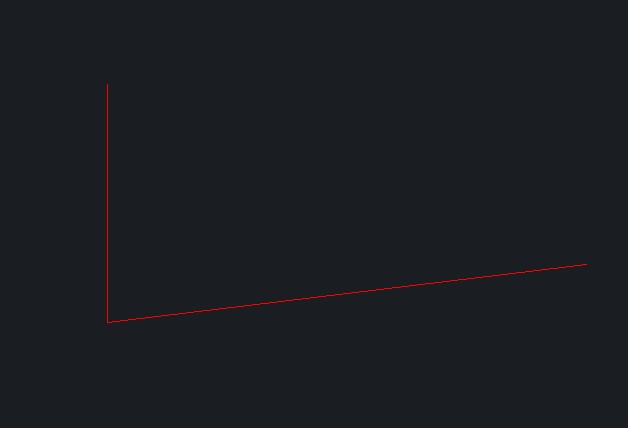

绘制倾斜的构造线，那就会涉及到角度的问题，可以利用R参照来指定与其他直线的夹角。看下图演示，构造线不能作为角度标注的对象，这是为了显示角度而重新画了一小段直线。

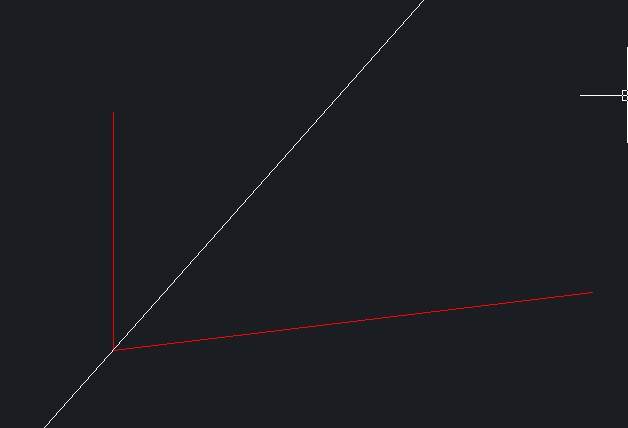

当然了，命令提示还有等分的应用，其实就是角平分构造线，具体的作用操作方法如下图演示：
构造线也是可以偏移的，它和直线偏移的用法是一样的，也是通过输入距离，选择对象，来确定方向来实现的。
以上就是CAD构造线的详细讲解和总结，希望对大家有帮助，关注电脑百科林老师，学习更多电脑知识！
