毛坯房水电走线，水电安装图设计说明解析
水电改造是我们装修重要的项目，所以在装修的时候就需要严格把关水电施工，其安全方便和居住舒适度有很大关系。有很多人都看不懂水电安装图不知道水电安装图怎么看?接下来，就由小编为大家带来水电安装图设计说明的相关内容介绍，一起来了解一下吧。
水电安装图设计说明
一、定位：首先，根据您对电路的定位用电，例如，在哪里切换、哪里有一个有灯等的插座、，电工将根据您的要求定位。
二、插槽：定位完成后，电工根据定位和电路方向打开接线槽。电路插槽非常特殊，应该是水平和垂直的。但是，标准做法是不允许打开水平槽，因为它会影响墙的承载能力。

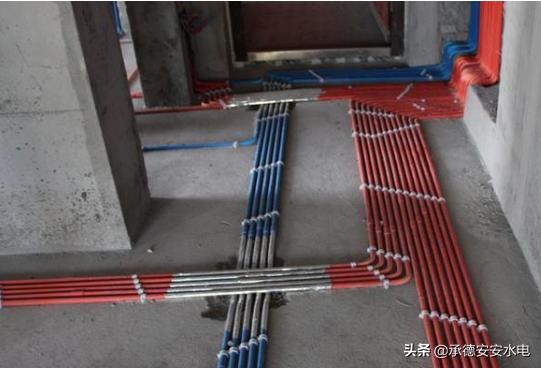

三、接线：接线一般埋在一条线上。有两种类型的线管：冷弯管和PVC管。冷弯管可以弯曲而不会断裂。这是布线的最佳选择。由于其拐角是弯曲的，因此可以在不打开墙壁的情况下随时更换电线。
四、弯头：弯管应使用弯头工具，弧度应为管子直径的10倍，这样穿线或松脱都可以平滑。
五、水电安装图之接线时应注意
1.如果有线管道在地面上，应立即对其进行保护，以防止踩踏并影响以后的维护。
2.如果需要连接管线，则应粘接接头，接头和管道。
3.当接线长度超过15米或中间有3个弯曲时，应在中间安装接线盒，因为导线移除时导线太长或弯曲，导线无法穿过导线管。
4.强电和弱电不能在同一个电子管中佩戴。
5.内导体的总横截面积小于保护管横截面积的40%。例如，20个管中最多有四个2.5平方的线。
6.开关面向面板的插座，应位于线路开关插座面向面板的零线右侧的左侧，应位于线路右侧的线路左侧。
7.在您家的装修过程中，如果确定、中性线、地线的颜色，则颜色不能随时混合。
水电安装图怎么看
1.在查看水电安装图之前，您需要阅读设计手册并按照上述相关标准查看图纸，以便了解整体规划。
2.查看图纸中的设施结构。按顺序标记图纸上墙列的、层上的每个代码，然后计算与图纸大小的比例关系。
3.施工现场计划的综合视图、透视图和剖面图，与现场设置相比，图纸上清楚地标出了发生三维变化的地方。通过这种方式，可以理解在图纸上难以理解的一半以上的事物。
4.最后，检查并接受，并在图纸上标明施工的缺点。通过这种方式，我们可以更容易地了解水电施工图纸。
好了，以上就是小编介绍的水电安装图相关知识，希望对你们有所帮助!
