电动汽车如何充电 ？电动汽车充电方式详解
1、电动汽车充电设备
对于一辆电动车来讲，蓄电池充电设备是不可缺少的子系统之一，它的功能是将电网的电能转化为电动车车载蓄电池的电能。电动汽车充电装置的分类有不同的方法。总体上可分为车载充电装置和非车载充电装置。
车载充电装置，指安装在电动汽车上的采用地面交流电网和车载电源对电池组进行充电的装置。
包括车载充电机、车载充电发电机组和运行能量回收充电装置。它将一根带插头的交流动力电缆线直接插到电动汽车的插座中给电动汽车充电。车载充电装置通常使用结构简单、控制方便的接触式充电器也可以是感应充电器。它完全按照车载蓄电池的种类进行设计，针对性较强。
非车载充电装置，即地面充电装置，主要包括专用充电机、专用充电站、通用充电机、公共场所用充电站等。它可以满足各种电池的各种充电方式。通常非车载充电器的功率、体积和重量均比较大，以便能够适应各种充电方式。
另外，根据对电动车蓄电池充电时的能量装换的方式不同，充电装置可以分为接触式和感应式。
随着电力电子技术和变流控制技术的飞速发展，高精度可控变流技术的成熟和普及，分阶段恒流充电模式已经基本被充电电流和充电电压连续变化的恒压限流充电模式取代。直到目前，主导充电工艺的还是恒压限流充电模式。接触式充电的最大问题在于它的安全性和通用性，为了使它满足严格的安全充电标准，必须在电路上采用许多措施使充电设备能够在各种环境下安全充电。恒压限流充电和分阶段恒流充电均属于接触式充电技术。

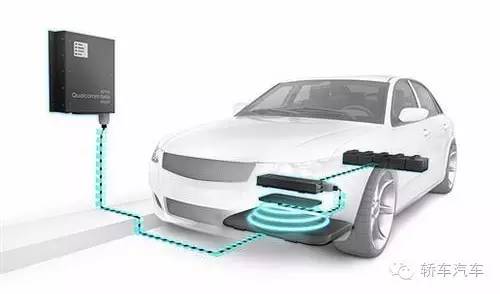

近年来，新型的电动车感应充电技术发展很快。、感应充电器是利用高频交流磁场的变压器原理，将电能从离车的原方感应到车载的副方，以达到给蓄电池充电的目的。感应充电的最大优点是安全，这是因为充电器与电动车之间并无直接的点接触，使得即使电动车在恶劣的气候下，如雨雪天，进行充电也无触电的危险（如图1）。
2、电动汽车充电方式
2.1 常规充电方式

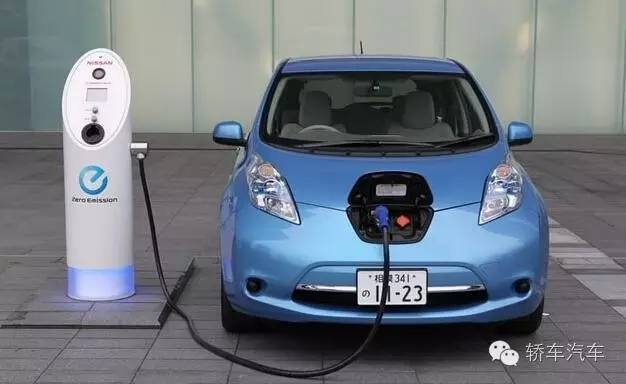

该充电方式采用恒压、恒流的传统充电方式对电动车进行充电。以相当低的充电电流为蓄电池充电，电流大小约为15A,若以120Ah（例如360V,即串联12V100Ah30只）的蓄电池为例，充电时间要持续8个多小时。相应的充电器的工作和安装成本相对比较低。电动汽车家用充电设施（车载充电机）和小型充电站多采用这种充电方式。车载充电机是纯电动轿车的一种最基本的充电设备（如图2）。充电机作为标准配置固定在车上或放在后备箱里。由于只需将车载充电器的插头插到停车场或家中的电源插座上即可进行充电，因此充电过程一般由客户自己独立完成。直接从低压照明电路取电，充电功率较小，由220V/16A规格的标准电网电源供电。典型的充电时间为8～10h（SOC达到95%以上）。这种充电方式对电网没有特殊要求，只要能够满足照明要求的供电质量就能够使用。由于在家中充电通常是晚上或者是在电低谷期，有利于电能的有效利用，因此电力部门一般会给予电动汽车用户一些优惠，例如电低谷期充电打折。

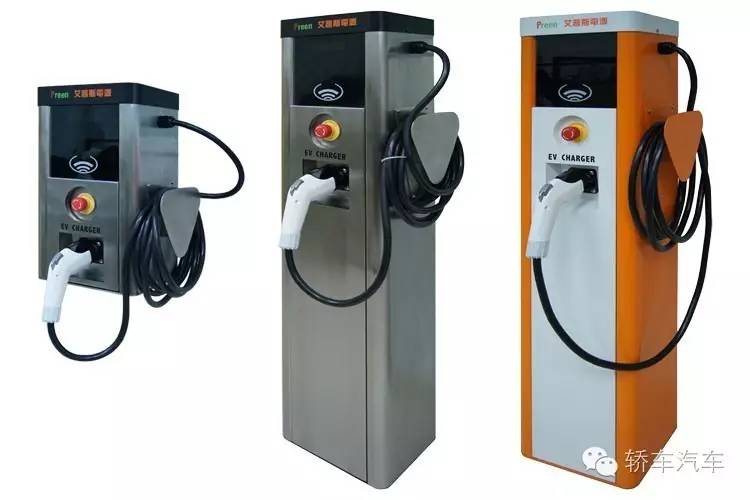

小型充电站是电动汽车的一种最重要的充电方式（如图3），充电机设置在街边、超市、办公楼、停车场等处。采用常规充电电流充电。电动汽车驾驶员只需将车停靠在充电站指定的位置上，接上电线即可开始充电。计费方式是投币或刷卡，充电功率一般在5～10kW,采用三相四线制380V供电或单相220V供电。其典型的充电时间是：补电1～2h,充满5～8h（SOC达到95%以上）。
2.2 快速充电方式
该充电方式以150～400A的高充电电流在短时间内为蓄电池充电，与前者相比安装成本相对较高。
快速充电也可称为迅速充电或应急充电，其目的是在短时间内给电动汽车充满电，充电时间应该与燃油车的加油时间接近。大型充电站（机）多采用这种充电方式。

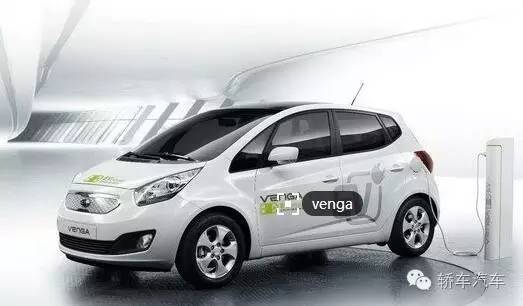

大型充电站（机）—快速充电方式（如图4）主要针对长距离旅行或需要进行快速补充电能的情况进行充电，充电机功率很大，一般都大于30kW,采用三相四线制380V供电。其典型的充电时间是：10～30min。这种充电方式对电池寿命有一定的影响，特别是普通蓄电池不能进行快速充电，因为在短时间内接受大量的电量会导致蓄电池过热。快速充电站的关键是非车载快速充电组件，它能够输出35kW甚至更高的功率。由于功率和电流的额定值都很高，因此这种充电方式对电网有较高的要求，一般应靠近10kV变电站附近或在监测站和服务中心中使用。
2.3 无线充电方式
电动汽车无线充电方式是近几年国外的研究成果，其原理就像在车里使用的移动电话———将电能转换成一种符合现行技术标准要求的特殊的激光或微波束，在汽车顶上安装一个专用天线接收即可。
有了无线充电技术，公路上行驶的电动汽车或双能源汽车可通过安装在电线杆或其它高层建筑上的发射器快速补充电能。电费将从汽车上安装的预付卡中扣除。
2.4 更换电池充电方式
除了以上几种充电方式外，还可以采用更换电池组的方式，即在蓄电池电量耗尽时，用充满电的电池组更换已经耗尽的电池组。蓄电池归服务站或电池厂商所有，电动汽车用户只需租用电池。更换蓄电池的工作原理如图5所示，电动汽车用户把车停在一个特定的区域，然后用更换电池组的机器将耗尽的蓄电池取下，换上已充满电的电池组。对于更换下来的未充电蓄电池，可以在服务站充电，也可以集中收集起来以后再充电。由于电池更换过程包括机械更换和蓄电池充电，因此有时也称它为机械“加油”。
或机械充电。电池更换站同时具备正常充电站和快速充电站的优点，也就是说可以用低谷电给蓄电池充电，同时又能在很短的时间内完成“加油”过程。通过使用机械设备，整个电池更换过程可以在10min内完成，与现有的燃油车加油时间大致相当。
不过，这种方法还存在不少问题有待解决。首先，这种电池更换系统的初始成本很高，其中包括昂贵的机械装置和大量的蓄电池。其次，由于存放大量未充电和已充电的蓄电池需要很多空间，因此修建一个蓄电池更换站所需空间远大于修建一个正常充电站或快速充电站所需的空间。还有，在蓄电池自动更换系统得到应用之前，需要对蓄电池的物理尺寸和电气参数制定统一的标准。
2.5 移动式充电方式
对电动汽车蓄电池而言，最理想的情况是汽车在路上巡航时充电，即所谓的移动式充电（MAC）。
这样，电动汽车用户就没有必要去寻找充电站、停放车辆并花费时间去充电了。MAC系统埋设在一段路面之下，即充电区，不需要额外的空间。
接触式和感应式的MAC系统都可实施。对接触式的MAC系统而言，需要在车体的底部装一个接触拱，通过与嵌在路面上的充电元件相接触，接触拱便可获得瞬时高电流。当电动汽车巡航通过MAC区时，其充电过程为脉冲充电。对于感应式的MAC系统，车载式接触拱由感应线圈所取代，嵌在路面上的充电元件由可产生强磁场的高电流绕组所取代。
很明显，由于机械损耗和接触拱的安装位置等因素的影响，接触式的MAC对人们的吸引力不大。
目前的研究主要集中在感应充电方式，因为它不需要机械接触，也不会产生大的位置误差。当然，这种充电方式的投资巨大，现在仍处于实验阶段。
