数字电表怎么接线,农用三轮车发电机电流表怎么接线
本文目录
1.农用三轮车发电机电流表怎么接线 2.两个电表怎么接线 3.电流表怎么接线实物图 4.数显电压电流表电流输入怎么接线
农用三轮车发电机电流表怎么接线
摘要
一根接在调节器的加号，另一根接在电流表的减号，发电机的F接在电流表的F，发电机的减号接在电流表的减号，发电机的N可以不接，电流表的加号接在电锁的2号接线柱，电锁的一号接线柱接在电瓶的正极，电瓶负极搭铁，电锁3号接出线接灯，注意小心电瓶短路损伤电瓶。希望能帮到您。
咨询记录 · 回答于2021-10-27
农用三轮车12v数字电流表怎么接
您好。方法：发电机的+号柱接出两根线。一根接在调节器的加号，另一根接在电流表的减号，发电机
一根接在调节器的加号，另一根接在电流表的减号，发电机的F接在电流表的F，发电机的减号接在电流表的减号，发电机的N可以不接，电流表的加号接在电锁的2号接线柱，电锁的一号接线柱接在电瓶的正极，电瓶负极搭铁，电锁3号接出线接灯，注意小心电瓶短路损伤电瓶。希望能帮到您。
两个电表怎么接线

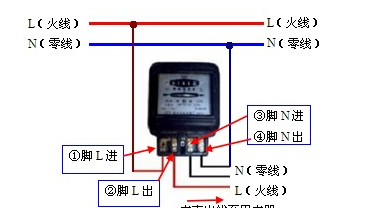

接线图如下：
接线一般有两种一般是1、3接进线，2、4接出线;另一种是按1、2接进线，3、4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
扩展资料
电流表既可以改装成电压表，又可以改装成量程较大的电流表，也可以改装成欧姆表。如将它们适当组合起来，它们可以共用一个表头，就成为一个多用电表。多用电表可以分为有普通多用电表和数字式多用电表。
用途：测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。
峰值波长是指红外发光二极管所发出近红外光中光^Pubi尬接收器在其光轴上距接收器表面10mm处红外光最大值所对应的发光波长。在远距离红外通讯中，一般选用波长为940nm或950nm的红外发射二极管。
根据国家标准GB/T15283－94和国际标准IEC521－1988生产的电能表，新建住宅中使用的电能表起动电流小，对于级表来说为0.5% ；最大额定电流大，一般最大额定电流 为（2～4） ，有的可达（6～8）。在新电能表表盘的盘面上标有两个电流值，如5（20A），选用这个电能表时一方面要注意负载最小电流不能低于起动电流，即0.5%×≥5A=0．025A；另一方面长期使用的电流表值不能高于最大额定电流值20A。选择电能表时，应考虑到进入家庭的各种电器日益增多，要留有余量，也要合理适度，因为倍数越大的表价钱越高。
参考资料：百度百科-电表

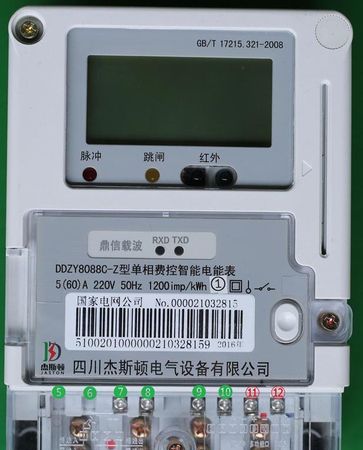

电流表怎么接线实物图
1、50/5的电流表的表芯是5A的，即直接通以5A电流指针就打满格，但是表盘却标注50A，所以该电流表必须配以50/5的电流互感器，用于一次电流30至50A的电路中测量电流。
2、如果一次电流在60到100A之间，可以打开电流表外壳，改成100A的表盘：原50旁记100，原40旁记80，原30旁记60……，再配上100/5的互感器就可以使用了。使用时按改写的数字读数。
3、如果100/5的电流互感器是穿心式，且一次电流是30到50A之间，电流表是50/5的，则可以给互感器穿心两匝（就是将一次线穿过互感器后绕回去再穿一次 ), 100/5的互感器就变成50/5的了，就可以和电流表配套了。
若电流互感器不是穿心式，无法穿两匝，那么互感器就不能改成50/5的了。
数显电压电流表电流输入怎么接线
接法与动圈式表相同，但要用数显表的专用变送器（动圈表用的模拟信号，数显表只能接数字信号的），买表时应该有说明书的。
红(黑)—电源正极，继电器前加保险丝引出，接控制盒开关进。白(绿)—控制盒开关出，接继电器控制进，继电器控制出接分流器后负极。
黄—继电器后电源正极引出，加保险丝进电压、电流表正极。绿(白)—接电流表取电红线、电压表黑线，接分流器前负极。黑—(红)接电流表取电黑线接分流器后负极。
扩展资料：
普通型可编程数显电压、电流表为新一代经济型数显安装式电表，主要用于对电气线路中的交流电流进行实时测量与指示，具有测量精度高、性好、长期工作免调校、可通过面板按键现场设置参数等特点，是原指针式仪表或普通数字式仪表的换代产品。
采用SMT生产工艺，线路简洁、可靠性高；交流采样为方均根值 测量；仪表量程可编程设置。
可具备越限输出功能，上下限、切换差、输出时间及上电功能可编程设置；无须借助工具即可完成安装。
参考资料来源：百度百科——数显电流表
以上就是关于数字电表怎么接线,农用三轮车发电机电流表怎么接线的全部内容，以及数字电表的相关内容,希望能够帮到您。
